产品介绍:SCD-C系列母线槽配电柜单元-贵阳母线槽生产厂家 终端配电箱尺寸规格:

产品详细


SCD-C系列母线槽配电柜单元-贵阳母线槽生产厂家

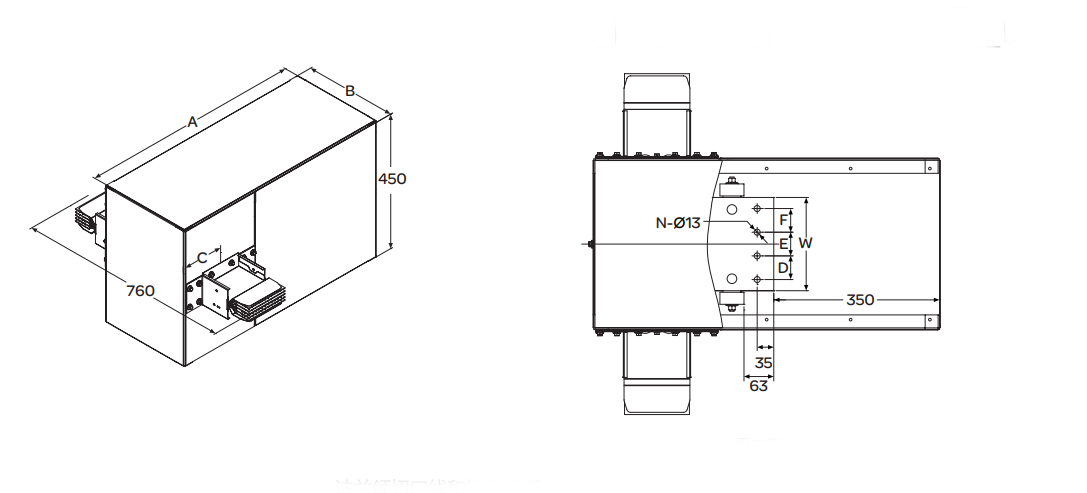

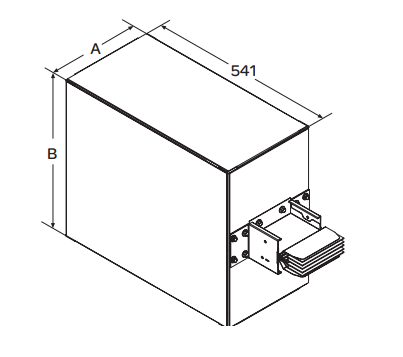

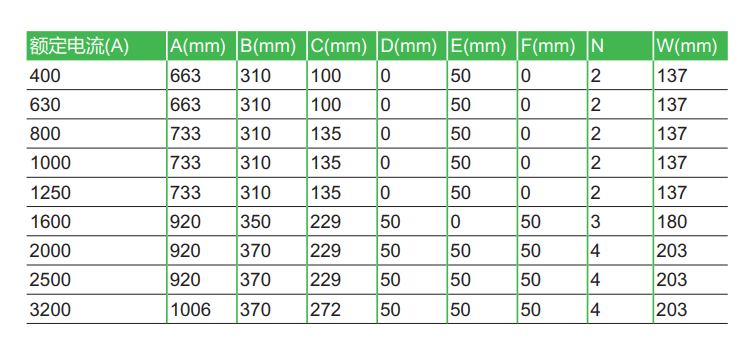

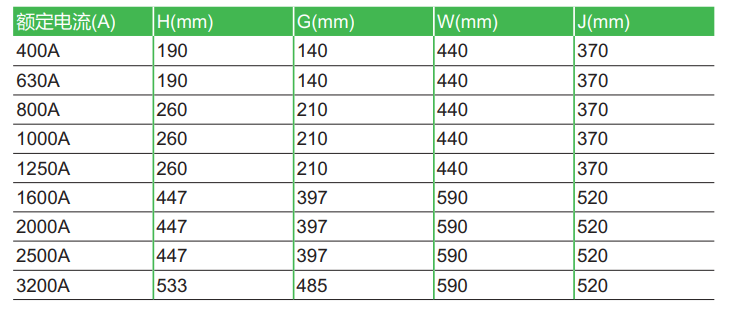

终端配电单元:

微信截图_20200601144822

微信截图_20200601144828

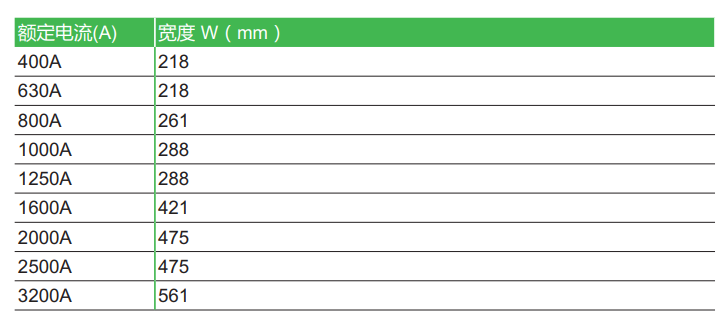

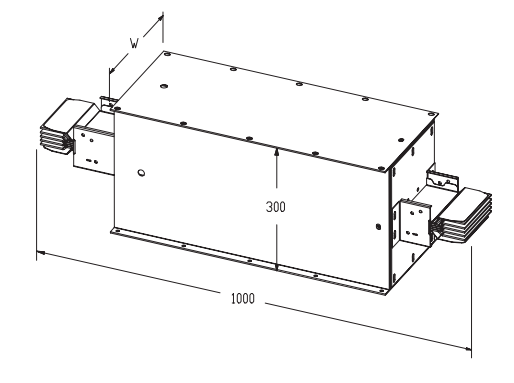

中间式配电单元:

11

微信截图_20200601145808

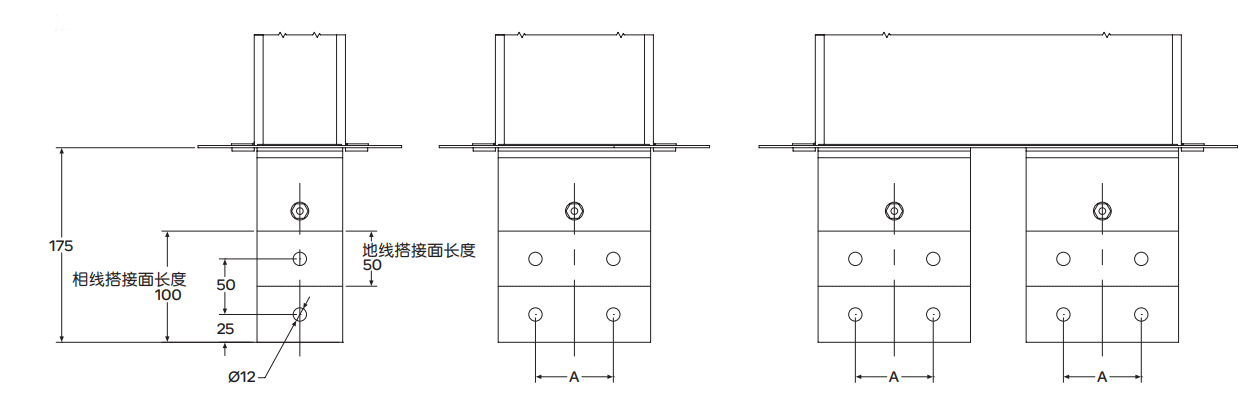

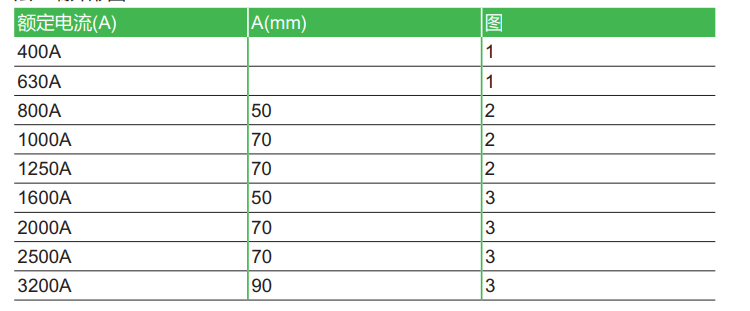

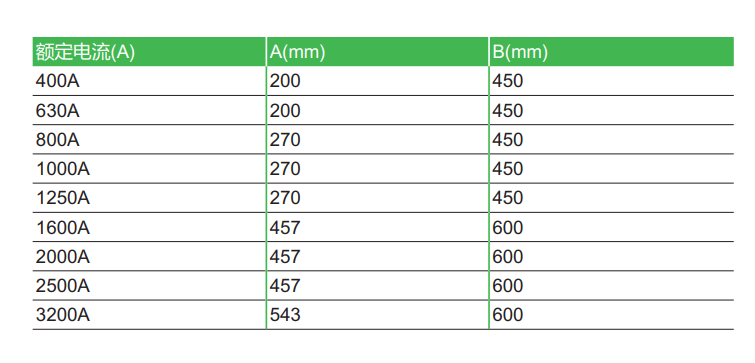

标准法兰领切口线和钻孔样式:

微信截图_20200601150103副本

微信截图_20200601150503

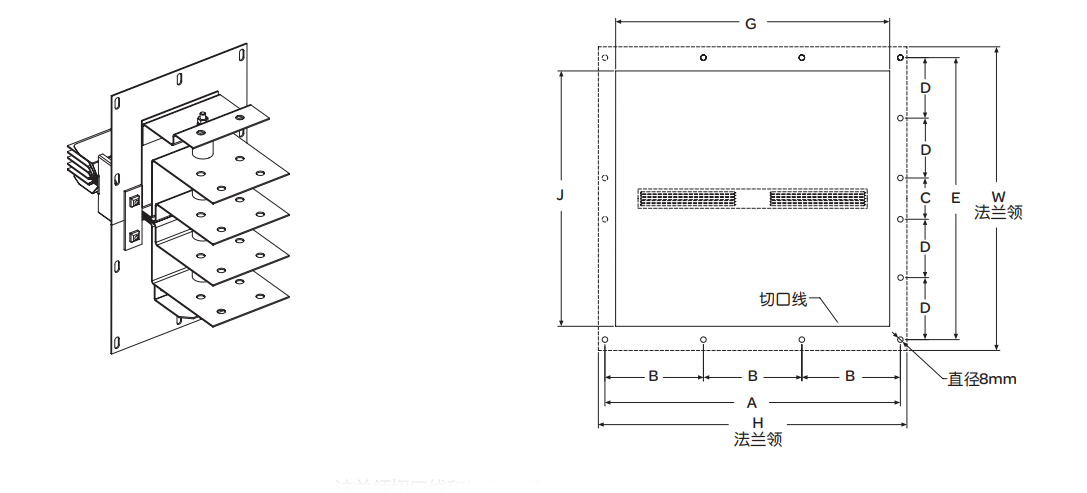

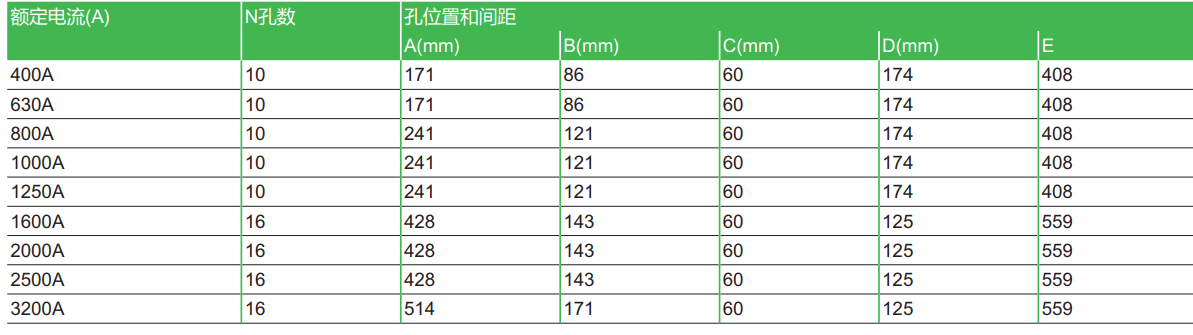

法兰领位置和间距:

微信截图_20200601150621

法兰外形图:

微信截图_20200601150753副本

微信截图_20200601150805

膨胀节:

微信截图_20200601151000

微信截图_20200601151035
