产品介绍:母线槽规格尺寸-贵州母线槽生产厂家 水平弯头,T型弯头,双向弯头、弯 头法兰

产品详细

母线槽规格尺寸-贵州母线槽生产厂家

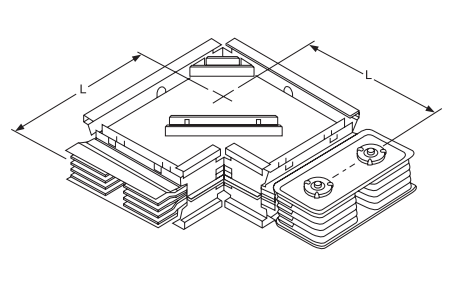

水平弯头

微信截图_20200601114458

微信截图_20200601114513

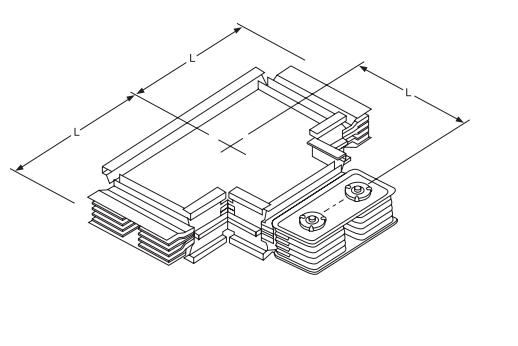

T型弯头

微信截图_20200601114521

微信截图_20200601114532

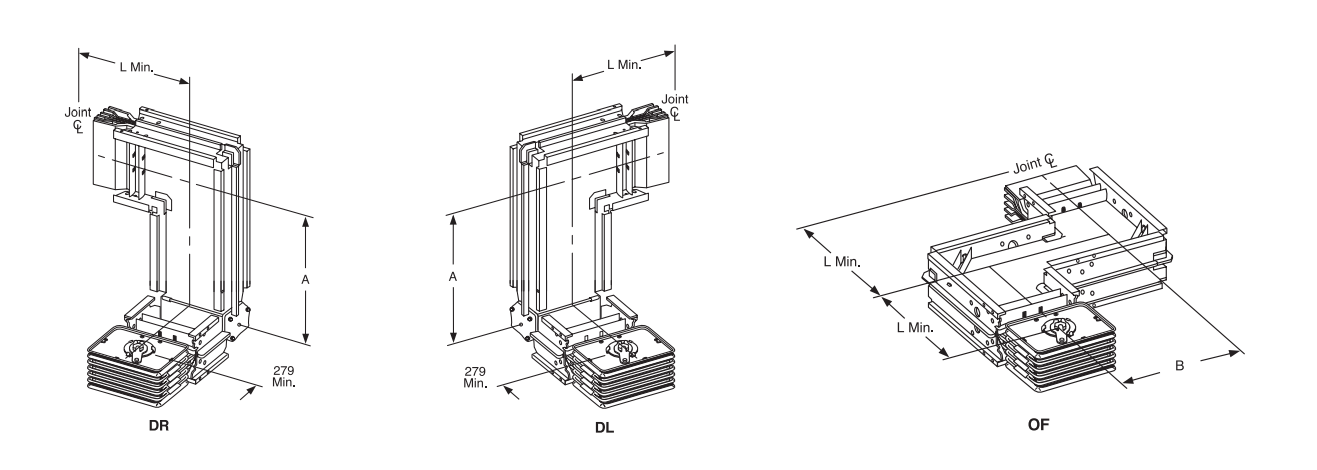

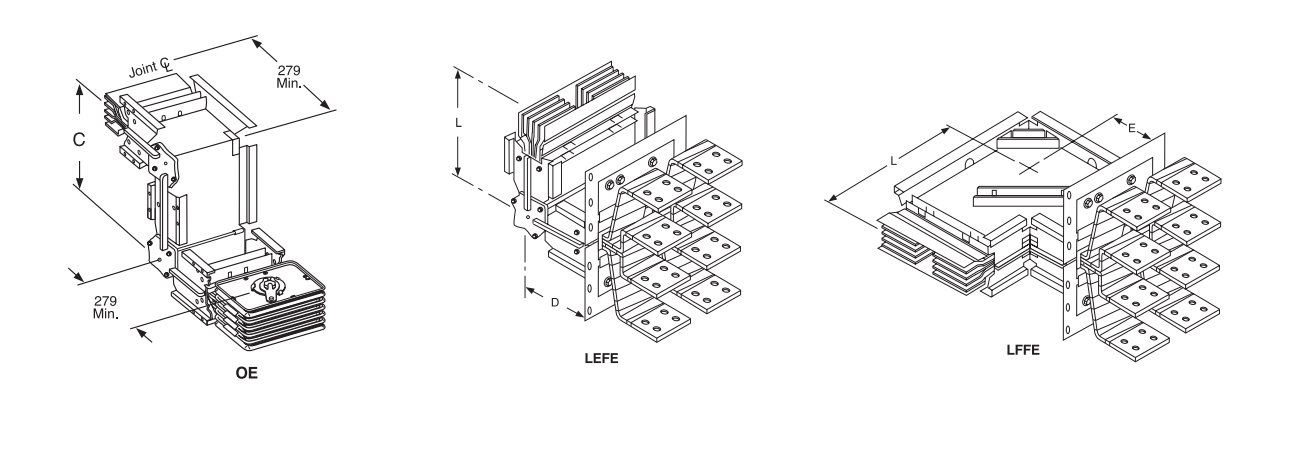

为了满足现场复杂的布线要求,B系列母线槽还提供特殊长度和结构的部件,如“之”字弯头、双向弯头、弯 头法兰等。

组合弯头:

微信截图_20200601115849

微信截图_20200601115857

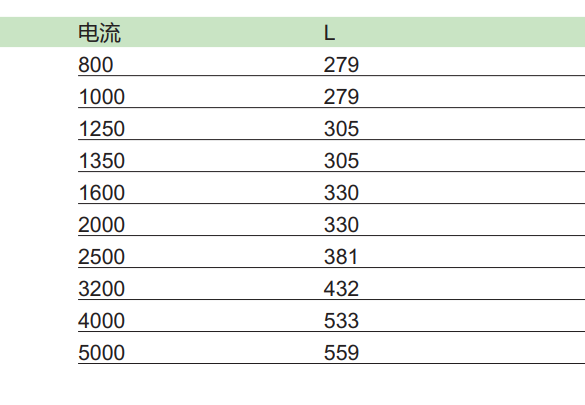

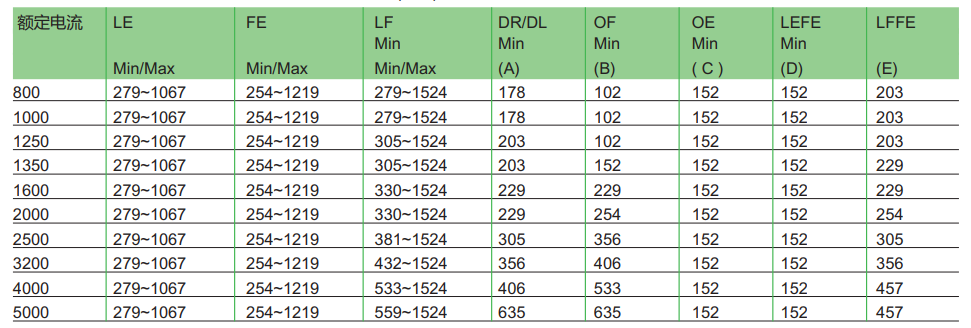

下表为 B系列母线槽部分,特殊部件的最小和最大尺寸,供您在设计和安装时优化项目成本灵活选用,安排。

注:所有尺寸为部件中心线之间的距离,以25.4mm(1英寸)为增量。

微信截图_20200601120051
